LK-NY13T UWB සෘජු මොඩියුලේටඩ් සම්ප්‍රේෂකය

  • අධිවේගී සෘජු මොඩියුලේටඩ් DFB ලේසර්
  • Ultra-wideband (18GHz ට වඩා හොඳ)
  • ස්වයංක්‍රීය ඔප්ටිකල් බල පාලනය
  • මෙහෙයුම් උෂ්ණත්වය: (-40℃～70℃)
  • අධි-ගතික-පරාසය
  • ඉහළ නිමැවුම් බලය
  • අඩු සාපේක්ෂ තීව්‍රතා ශබ්දය (RIN)
පරීක්ෂණයක්

+ 86 29 88244373

නිෂ්පාදනය විස්තරය

LK-NY13T සම්ප්‍රේෂකය උසස් සංරචක කට්ටලයකින් නිර්මාණය කර ඇති අතර, අධිවේගී සෘජු මොඩියුලේටඩ් බෙදා හරින ලද ප්‍රතිපෝෂණ (DFB) ලේසර්, ස්වයංක්‍රීය දෘශ්‍ය බල පාලන උප පද්ධතිය, ස්වයංක්‍රීය උෂ්ණත්ව නියාමන උප පද්ධතිය, වෝල්ටීයතා ස්ථායීකරණ පරිවර්තන උප පද්ධතිය සහ අධීක්ෂණ සහ තත්ව දර්ශක උප පද්ධතිය ඇතුළත් වේ.

මෙම නවීන දෘශ්‍ය සම්ප්‍රේෂකය 1310nm තරංග ආයාමයකින් ක්‍රියාත්මක වන අතර 18GHz ඉක්මවන මොඩියුලේෂන් කලාප පළලක් ඇති අතර එමඟින් අධිවේගී දත්ත සම්ප්‍රේෂණ හැකියාවන් සහතික කෙරේ. එය 10mW දක්වා නිමැවුම් බලයක් ලබා දෙන අතර එය අඩු සාපේක්ෂ තීව්‍රතා ශබ්දයකින් (RIN) සංලක්ෂිත වන අතර එය එහි විශිෂ්ට ප්‍රතිදාන තරංග ආයාම ස්ථායිතාවයට දායක වේ.

LK-NY13T සම්ප්‍රේෂකයේ බල සැපයුම් ගෘහ නිර්මාණ ශිල්පය තනි ධනාත්මක වෝල්ටීයතා ආදානයක් සඳහා නිර්මාණය කර ඇති අතර, +7V සිට +36V දක්වා පුළුල් වෝල්ටීයතා පරාසයක් හරහා ස්ථාවර ක්‍රියාකාරිත්වය සහතික කරයි. තවද, සම්ප්‍රේෂකය බල සැපයුමේ සහ දෘශ්‍ය බල ප්‍රතිදානයේ සාමාන්‍ය තත්ත්වය තහවුරු කරන තත්ව දර්ශක විශේෂාංගයකින් සමන්විත වන අතර, පරිශීලකයින්ට තත්‍ය කාලීන මෙහෙයුම් ප්‍රතිපෝෂණ ලබා දෙයි.

තාක්ෂණික පිරිවිතර

නිරපේක්ෂ උපරිම ශ්‍රේණිගත කිරීම්

පරාමිතිය       සංකේතය විනාඩි. ටයිප් කරන්න. මැක්ස්. ඒකකය
ගබඩා උෂ්ණත්වය Tඑස්.ටී.ජී. -55 + 25 + 85 ℃
ක්රියාකාරී උෂ්ණත්වය TC -40 + 25 + 70 ℃
RF ආදාන බලය1 Pin - + 10 + 20 dBm
වෝල්ටියතාවය Vin +7 + 12 + 36 V

(1) අඛණ්ඩ තරංග (CW) ක්රියාකාරී ආකාරය.

දෘශ්‍ය සහ විද්‍යුත් පිරිවිතර (TC = 22±3℃)

පරාමිතිය       සංකේතය තත්වය විනාඩි. ටයිප් කරන්න. මැක්ස්. ඒකකය
තරංග ආයාමය λ - - 1310 - nm
සංඛ්‍යාතය (3dB) f3dB එක්ස් බෑන්ඩ් 0.1 - 12 GHz
කු සංගීත කණ්ඩායම 1 - 18
ආලෝක ප්රතිදාන බලය P - 5 10 - mW
සාපේක්ෂ තීව්‍රතා ශබ්දය රයින් - - - -155 dBc/Hz
ප්‍රතිලාභ පාඩුව (VSWR) VSWR එක්ස් බෑන්ඩ් - - 2 -
කු සංගීත කණ්ඩායම - - 2.2
ආදානය 1 dB සම්පීඩනය - - + 13 + 15 - dBm

බල සැපයුම (TC = 22±3℃)

පරාමිතිය  විනාඩි. ටයිප් කරන්න. මැක්ස්. ඒකකය
වෝල්ටියතාවය +7 + 12 + 36 V
වත්මන්(2) 0.07 0.1 1 A

(2) පරීක්ෂණ තත්ත්වය:Vin=+12V.


● සාමාන්‍ය ප්‍රතිචාර වක්‍රය

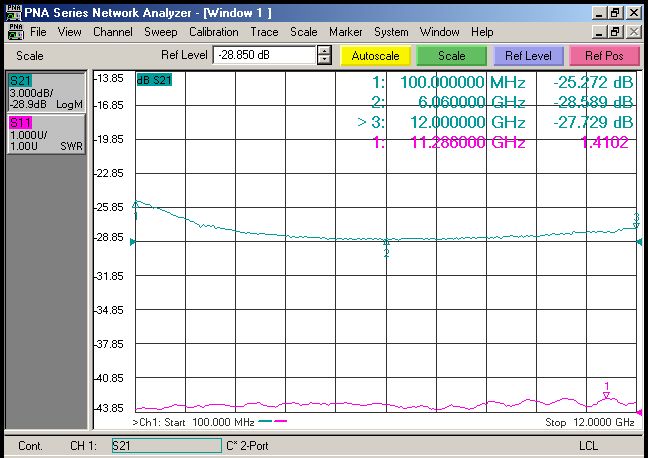

රූපය 1 LK-NY13T-X සම්ප්‍රේෂකය සාමාන්‍ය ප්‍රතිචාර වක්‍රය

රූප සටහන 2 LK-NY13T-Ku සම්ප්‍රේෂකය සාමාන්‍ය ප්‍රතිචාර වක්‍රය


● සාමාන්‍ය වර්ණාවලීක්ෂය

නිර්වචනය නොකළ එකක්

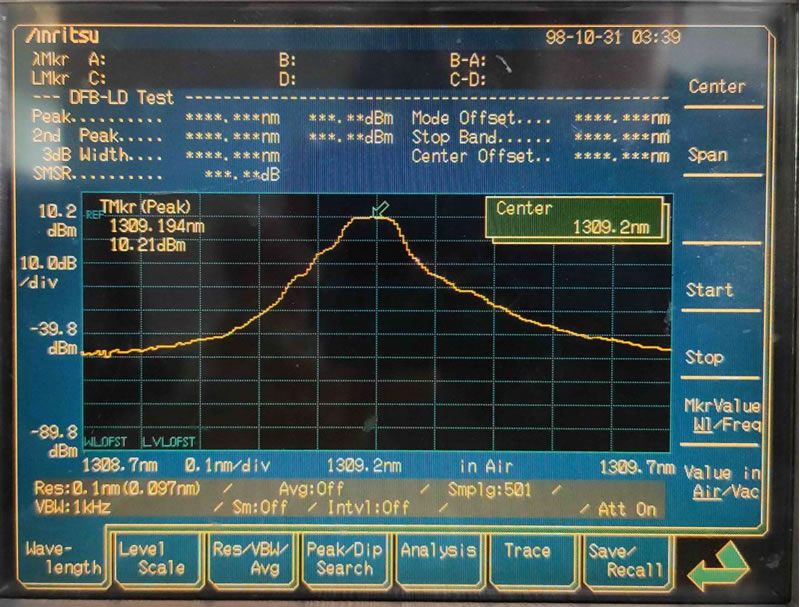

රූප සටහන 3 LK-NY13T සම්ප්‍රේෂක සාමාන්‍ය වර්ණාවලීක්ෂය


● මාන ඒකකය:mm[අඟල්]

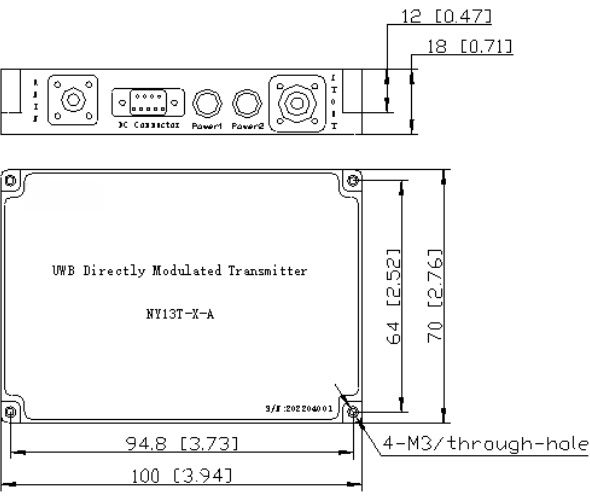

රූප සටහන 4 LK-NY13T සම්ප්‍රේෂක මානය

RF සම්බන්ධකය: SMA

බල සම්බන්ධකය: J30J-9-ZKP


● බල සැපයුමේ පින් එක

පරාමිතිය විස්තර
පින් 1 2 3 4 5 6 7 8 9
වෝල්ටියතාවය Vin NC GND NC


● සාමය තොරතුරු

පත්රය 1:

සංකේතය විස්තර
X 0.1 ～ 12 GHz
Ku 1 ～ 18 GHz

පත්රය 2

සංකේතය සබැදුම වර්ගය විස්තර
N සැකසුණු සැකසුණු
A FC / APC සම්මත 9/125μm SM තන්තු
P FC / PC සම්මත 9/125μm SM තන්තු
අයදුම්පත්

  • ඇන්ටෙනා සහ රේඩාර්

  • ඉලෙක්ට්රොනික ප්රතිමිණුම් පද්ධතිය

  • Analog RF සබැඳි සම්ප්‍රේෂණය

  • බ්‍රෝඩ්බෑන්ඩ් රැහැන් රහිත සන්නිවේදනය

  • ජංගම සන්නිවේදන පදනම
