LK-NYCMT ශ්‍රේණියේ UWB සෘජු මොඩියුලේටඩ් සම්ප්‍රේෂකය

  • Ultra-wideband (18GHz ට වඩා හොඳ)
  • CWDM
  • අධි-ගතික-පරාසය
  • ඉහළ නිමැවුම් බලය
  • අඩු RIN
  • මෙහෙයුම් ආවරණ උෂ්ණත්වය: (-40℃~70℃)
පරීක්ෂණයක්

+ 86 29 88244373

නිෂ්පාදනය විස්තරය

LK-NYCMT සම්ප්‍රේෂකය ප්‍රධාන වශයෙන් අධිවේගී සෘජු මොඩියුලේටඩ් බෙදා හරින ලද ප්‍රතිපෝෂණ (DFB) ලේසර්, ස්වයංක්‍රීය දෘශ්‍ය බල පාලන පරිපථය, ස්වයංක්‍රීය උෂ්ණත්ව පාලන පරිපථය, වෝල්ටීයතා-ස්ථායීකරණ පරිවර්තන පරිපථය, අධීක්ෂණ සහ දර්ශක පරිපථයෙන් ගොඩනගා ඇත. මෙම සම්ප්‍රේෂකය තරංග ආයාම තේරීමක් (1270nm, 1290nm, 1310nm, 1330nm, 1350nm, 1370nm, 1390nm) පිරිනමන අතර 18GHz ඉක්මවන මොඩියුලේෂන් කලාප පළලක් ඇති අතර 10mW දක්වා ළඟා විය හැකි ප්‍රතිදාන බලයක් ඇත.

LK-NYCMT සම්ප්‍රේෂකය තනි ධනාත්මක බල සැපයුමක් මත ක්‍රියාත්මක වන අතර +7V සිට +36V දක්වා වෝල්ටීයතා පරාසයක් තුළ විශ්වාසදායක ලෙස ක්‍රියා කිරීමට නිර්මාණය කර ඇත. එය අඩු සාපේක්ෂ තීව්‍රතා ශබ්දය (RIN), ප්‍රතිදාන තරංග ආයාමයේ විශිෂ්ට ස්ථායිතාව සහ ඉහළ ප්‍රතිදාන බලය ඇතුළු වාසිදායක ලක්ෂණ කිහිපයක් ඇති අතර, එය දෘශ්‍ය සන්නිවේදන පද්ධතිවල එහි උසස් ක්‍රියාකාරිත්වයට සාමූහිකව දායක වේ.

මීට අමතරව, LK-NYCMT සම්ප්‍රේෂකය බල සැපයුමේ තත්ත්වය සහ දෘශ්‍ය බල ප්‍රතිදානය පිළිබඳ පැහැදිලි ප්‍රතිපෝෂණ සපයන දර්ශක ශ්‍රිතයකින් සමන්විත වන අතර, පද්ධතියේ මෙහෙයුම් පරාමිතීන් අපේක්ෂිත පරාසය තුළ ඇති බව සහතික කරයි, මෙම විශේෂාංගය පද්ධතියේ අඛණ්ඩතාව පවත්වා ගැනීමට සහ කඩිනම් දෝශ නිරාකරණයට පහසුකම් සැලසීමට ඉතා වැදගත් වේ.

තාක්ෂණික පිරිවිතර

නිරපේක්ෂ උපරිම ශ්‍රේණිගත කිරීම්

පරාමිතිය       සංකේතය විනාඩි. ටයිප් කරන්න. මැක්ස්. ඒකකය
ගබඩා උෂ්ණත්වය Tඑස්.ටී.ජී. -55 + 25 + 85 ℃
ක්රියාකාරී උෂ්ණත්වය TC -40 + 25 + 70 ℃
RF ආදාන බලය1 Pin - + 10 + 20 dBm
වෝල්ටියතාවය Vin +7 + 12 + 36 V

(1) අඛණ්ඩ තරංග (CW) ක්රියාකාරී ආකාරය.

දෘශ්‍ය සහ විද්‍යුත් පිරිවිතර (TC = 22±3℃)

පරාමිතිය       සංකේතය තත්වය විනාඩි. ටයිප් කරන්න. මැක්ස්. ඒකකය
තරංග ආයාමය λ - 1370 CWDM 1390 nm
සංඛ්‍යාතය (3dB) f3dB එක්ස් බෑන්ඩ් 0.1 - 12 GHz
කු සංගීත කණ්ඩායම 1 - 18
ආලෝක ප්රතිදාන බලය P - 5 10 - mW
සාපේක්ෂ තීව්‍රතා ශබ්දය රයින් - - - -155 dBc/Hz
ප්‍රතිලාභ පාඩුව (VSWR) VSWR එක්ස් බෑන්ඩ් - - 2 -
කු සංගීත කණ්ඩායම - - 2.2
ආදානය 1 dB සම්පීඩනය - - + 13 + 15 - dBm

බල සැපයුම (TC = 22±3℃)

පරාමිතිය  විනාඩි. ටයිප් කරන්න. මැක්ස්. ඒකකය
වෝල්ටියතාවය +7 + 12 + 36 V
වත්මන්(2) 0.07 0.1 1 A

(2) පරීක්ෂණ තත්ත්වය:Vin=+12V.


● සාමාන්‍ය ප්‍රතිචාර වක්‍රය

නිර්වචනය නොකළ එකක්

රූපය 1 LK-NYCMT-X සම්ප්‍රේෂක දර්ශීය ප්‍රතිචාර වක්‍රය

නිර්වචනය නොකළ එකක්

රූපය 2 LK-NYCMT-Ku සම්ප්‍රේෂක දර්ශීය ප්‍රතිචාර වක්‍රය


● සාමාන්‍ය වර්ණාවලීක්ෂය

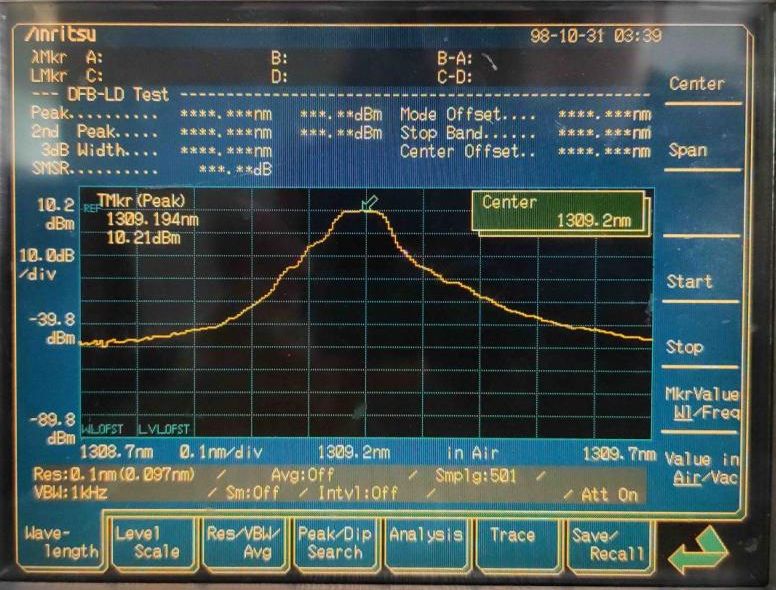

නිර්වචනය නොකළ එකක්

රූපය 3 LK-NYCMT සම්ප්‍රේෂක සාමාන්‍ය වර්ණාවලීක්ෂය


● මාන ඒකකය:mm[අඟල්]

නිර්වචනය නොකළ එකක්

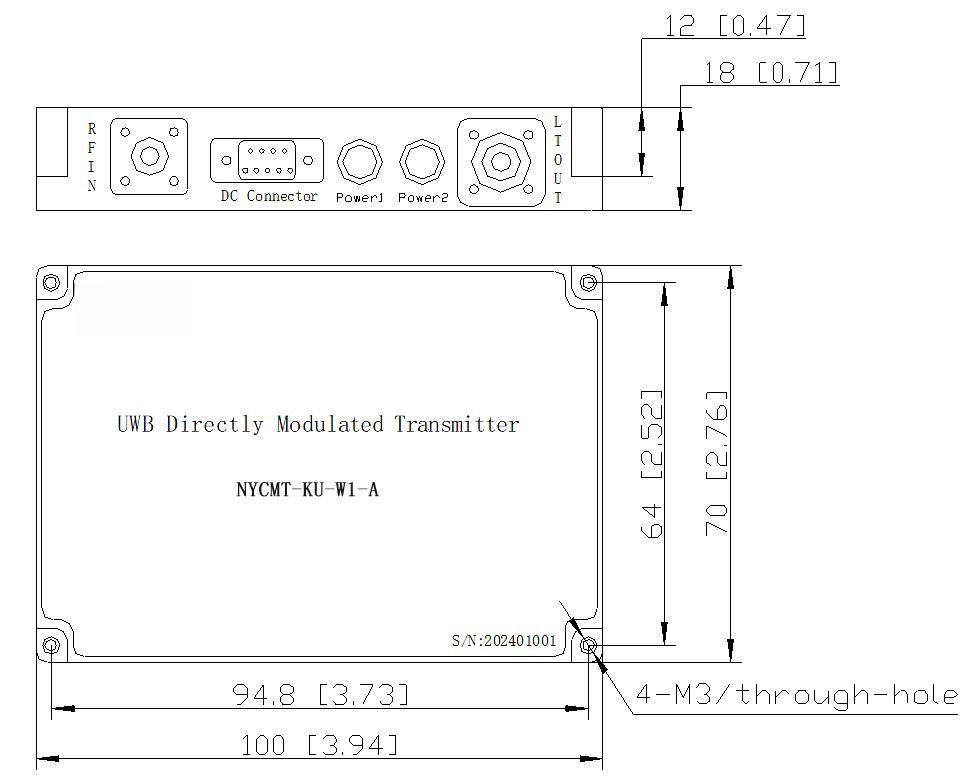

රූපය 4 LK-NYCMT සම්ප්‍රේෂක මානය

RF සම්බන්ධකය: SMA

බල සම්බන්ධකය: J30J-9-ZKP



● බල සැපයුමේ පින් එක

පරාමිතිය විස්තර
පින් 1 2 3 4 5 6 7 8 9
වෝල්ටියතාවය Vin NC GND NC


● සාමය තොරතුරු

නිර්වචනය නොකළ එකක්

පත්රය 1:

සංකේතය විස්තර
CM CWDM රළු තරංග ආයාම අංශ බහුකාර්ය 7PIN සමනල පැකේජය

පත්රය 2

සංකේතය විස්තර
X 0.1 ～ 12 GHz
Ku 1 ～ 18 GHz

පත්රය 3:

සංකේතය W1 W2 W3 W4 W5 W6 W7
තරංග ආයාමය (nm) 1270 1290 1310 1330 1350 1370 1390

පත්රය 4:

සංකේතය සබැදුම වර්ගය විස්තර
N සැකසුණු සැකසුණු
A FC / APC සම්මත 9/125μm SM තන්තු
P FC / PC සම්මත 9/125μm SM තන්තු
අයදුම්පත්

  • ඇන්ටෙනා සහ රේඩාර්

  • ඉලෙක්ට්රොනික ප්රතිමිණුම් පද්ධතිය

  • Analog RF සබැඳි සම්ප්‍රේෂණය

  • බ්‍රෝඩ්බෑන්ඩ් රැහැන් රහිත සන්නිවේදනය

  • ජංගම සන්නිවේදන පදනම
