LK-D-SS-12-T Series Optical Delay Line සහ Optical Simulator
- කලාප පළල 12GHz දක්වා
- ඉහළ ගතික පරාසය
- පුළුල් උෂ්ණත්ව යෙදුම
- අඩු විස්තාරය ප්රතිචාරය
- අභිරුචි කළ කාල ප්රමාදයන්
නිෂ්පාදනය විස්තරය
මයික්රෝවේව් ෆෝටෝනික්ස් තාක්ෂණය මත විශ්වාසය තබමින්, LK-D-SS-12-T ශ්රේණියේ දෘශ්ය ප්රමාද රේඛා සහ දෘශ්ය සිමියුලේටර් විශිෂ්ට කාර්ය සාධනයක් සපයන අතර රේඩාර් පරීක්ෂණ, සංඥා සැකසීම, අදියර අරා ඇන්ටනා, ඇන්ටෙනා අනුකරණය සහ අදියර ශබ්ද පරීක්ෂණ සඳහා බහුලව භාවිතා වේ. අඩු ඇතුළත් කිරීමේ අලාභය, ඉහළ ගතික පරාසය, ශක්තිමත් විද්යුත් චුම්භක හුදකලාව සහ මැනිය නොහැකි ත්රිත්ව සම්ප්රේෂණ සංඥා හැසිරවීමේ හැකියාව සමඟින් උපාංග සම්පූර්ණ L/S/C/X සංඛ්යාත කලාපය හරහා කාර්යක්ෂමව ක්රියා කිරීමට සමත් වේ. මෙම විශේෂාංග එය ඉහළ නිරවද්යතාවයකින් යුත් දෘශ්ය සහ මයික්රෝවේව් සංඥා සැකසුම් සඳහා වඩාත් සුදුසු කරයි.
තාක්ෂණික පිරිවිතර
විද්යුත් / දෘශ්ය ලක්ෂණ
| පරාමිතිය | පරාමිති අගයන් | ඒකකය | ප්රකාශය | ||
| යි | සාමාන්ය | මැක්ස් | |||
| සංඛ්යාත පරාසය | 1 | - | 12 | GHz | |
| විස්තාරය පැතලි බව | - | 2 ± | 2.5 ± | dB | |
| කාල ප්රමාදය | 0.01 | - | 150 | us | සැකසුණු |
| ප්රමාද නිරවද්යතාව | -5‰ | - | +5‰ | - | |
| ඇතුළු කරන අඞු කිරීමට | 0 | 20 | 30 | dB | සැකසුණු |
| ආදාන VSWR | - | 1.8 | 2 | - | |
| නිමැවුම් VSWR | - | 1.8 | 2 | - | |
| සම්බාධනය | - | 50 | - | Ω | |
| ආදානය 1 dB සම්පීඩනය | - | + 13 | + 17 | dBm | |
| ව්යාජ සංඥා ප්රතික්ෂේප කිරීමේ අනුපාතය | 60 | - | - | dBc | |
| ශබ්ද රූපය | - | 45 | 55 | dB | 5us, 25℃ |
| උෂ්ණත්වය ක්රියාත්මක කරන්න | -55 | - | + 85 | ℃ | ඇණවුම් තොරතුරු බලන්න |
| ගබඩා උෂ්ණත්වය | -55 | - | + 85 | ℃ | |
| සාපේක්ෂ ප්රමාදය එදිරිව උෂ්ණත්වය | - | - | 7 | ppm/℃ | |
| ඇතුල් කිරීමේ පාඩුව එදිරිව උෂ්ණත්වය | - | 2 | 4 | % / | |
සම්බන්ධක විස්තරය සහ බල සැපයුම
| පින් | 1, 2 යි | 3, 4, 5 | 6, 7 යි | 8, 9 යි |
| වෝල්ටියතාවය | NC | GND | + 12V | NC |
| වත්මන් ශ්රේණිගත කිරීම | - | - | 0.3 | - |
| උපරිම ධාරාව | 1 |

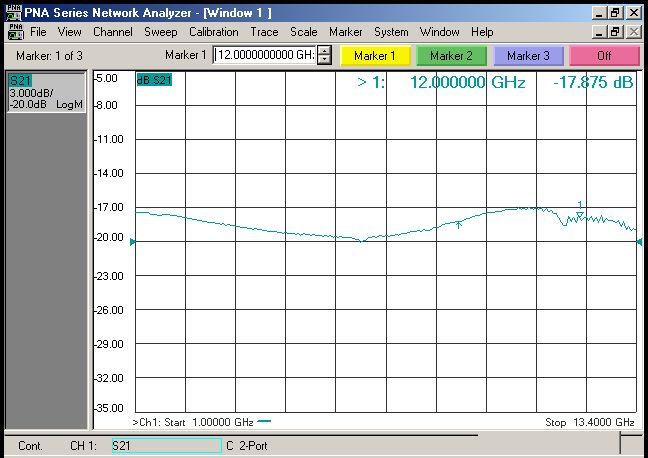

සාමාන්ය ප්රතිචාර වක්ර (25℃)

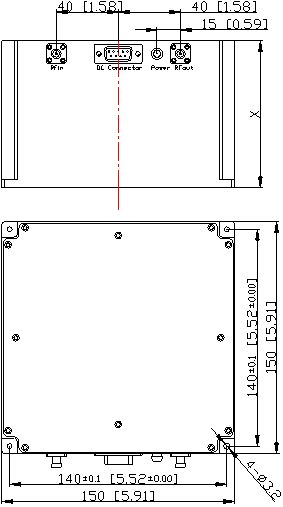

මානය සහ අල්ෙපෙනති (ඒකකය: mm[අඟල්])
RF සම්බන්ධකය: SMA-K (අභිරුචිකරණය කරන ලද)
DC සම්බන්ධකය: DE-9PS (අභිරුචිකරණය කරන ලද)
| නිෂ්පාදන වර්ගය | LK-D-SS-12-TG | ප්රකාශය | |||||
| කාල ප්රමාදය (අප) | 8 | 20 | 35 | 50 | 60 | 80 | සම්මත |
| X (මි.මී.) | 37 | 50 | 65 | 80 | 90 | 110 | |
| නිෂ්පාදන වර්ගය | LK-D-SS-12-TP | ප්රකාශය | |||||
| කාල ප්රමාදය (අප) | 8 | 35 | 60 | 80 | 110 | 150 | සංගත |
| X (මි.මී.) | 20 | 45 | 55 | 65 | 78 | 95 | |
තොරතුරු ඇණවුම් කිරීම
| නිෂ්පාදන වර්ගය | පැකේජ | ගුණාත්මක මට්ටම් | උෂ්ණත්වය ක්රියාත්මක කරන්න | ගබඩා උෂ්ණත්වය |
| LK-D-SS-12-TGI | සම්මත | කර්මාන්ත ශ්රේණිය | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TGM | මධ්යම ශ්රේණියේ | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TGS | විශේෂ ශ්රේණියේ | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-12-TPI | සංගත | කර්මාන්ත ශ්රේණිය | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TPM | මධ්යම ශ්රේණියේ | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TPS | විශේෂ ශ්රේණියේ | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
ප්රකාශය： 1. T යනු උපරිම ප්රමාද රේඛාව වන අතර එහි ඒකකය ක්ෂුද්ර තත්පර (us) වේ.
අයදුම්පත්
රේඩාර් පරීක්ෂණ/ක්රමාංකනය
සං al ා සැකසීම
ඉලෙක්ට්රොනික යුද්ධය
අදියර ඇන්ටෙනා අරාව
ඇන්ටෙනා අනුකරණය
