LK-AMPD-D අධිවේගී වර්ධක මයික්රෝවේව් InGaAs Photodetector
- අධිවේගී, පුළුල් කලාප පළල
- Incorporated Bias-T
- O/E Hybrid Integrated
- ඉහළ ලාභය, අඩු ශබ්දය, බ්රෝඩ්බෑන්ඩ්
- හර්මෙටික් සීල්, SMA සම්බන්ධකය
- අඩු අඳුරු ධාරාව, ඉහළ සංඥා-ශබ්ද අනුපාතය.
- කුඩා ආකෘති සාධකය.
නිෂ්පාදනය විස්තරය
LK-AMPD-D යනු පුළුල් වර්ණාවලී InGaAs ප්රකාශ ඩයෝඩයක් සහ අවම ශබ්ද ඇම්ප්ලිෆයරයක් සහිත දෘශ්ය සහ ඉලෙක්ට්රොනික සංරචකවල සම්මිශ්රණයකි. InGaAs PIN ප්රකාශ ඩයෝඩයට 1000 සිට 1650nm දක්වා සංවේදීතා පරාසයක් ඇත. අඩු ශබ්ද ඇම්ප්ලිෆයර් 30dB ක RF ලාභයක් ගැන පුරසාරම් දොඩයි.
LK-AMPD-D 12GHz හෝ 20GHz කලාප පළලක් ලබා දීමට හැකියාව ඇත. මෙම උපාංගය +9V බල සැපයුමක් සමඟ ක්රියා කරයි. එය සම්මත තනි මාදිලියේ 9/125μm තන්තු ආදානය ලෙස ක්රියා කිරීමට නිර්මාණය කර ඇත. RF ප්රතිදානයේ 50 ohms ට සම්බාධනයට ගැලපෙන SMA වර්ගයේ සම්බන්ධකයක් ඇත.
LK-AMPD-D තෙතමනය සහ අනෙකුත් අපවිත්ර ද්රව්ය ඇතුළු වීම වළක්වන ආකාරයෙන් මුද්රා තබා ඇති අතර එහි බර ග්රෑම් 23 ට අඩුය. අන්තරායකර ද්රව්ය සීමා කිරීමේ (RoHS) නියෝගය 2.0 හි අවශ්යතා සපුරාලීමට එය සහතික කර ඇත.
තාක්ෂණික පිරිවිතර
| සාමාන්ය සහ නිරපේක්ෂ උපරිම ශ්රේණිගත කිරීම | ||||
|---|---|---|---|---|
| පරාමිතිය | සිම්. | වර්ගය | ණය ශ්රේණිය | ඒකකය |
| ගබඩා උෂ්ණත්ව පරාසය | Tඑස්.ටී.ජී. | -45 +85 | -55 +100 | ℃ |
| මෙහෙයුම් නඩුවේ උෂ්ණත්ව පරාසය | TC | 25 | -40 +85 | ℃ |
| පක්ෂග්රාහී වෝල්ටීයතාවය | VR | +9 | +9 ～ +12 | V |
| ඔප්ටිකල් ආදාන බලය | පින් | 0 | + 10 | dBm |
| දැවෙන දෘශ්ය බලය | PB | - | + 13 | dBm |
| ඊයම් පෑස්සුම් උෂ්ණත්වය | Tp | 280 (තත්පර 10) | 330 (තත්පර 10) | ℃ |
| විද්යුත් / දෘශ්ය ලක්ෂණ (ටීC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| පරාමිතිය | සිම් | පරීක්ෂණ තත්වය | පරාමිති අගයන් | ඒකකය | ||
| තරංග ආයාම පරාසය | λ | - | 1000 - 1650 | nm | ||
| සංඛ්යාත පරාසය | - | - | X - සංගීත කණ්ඩායම | කු - සංගීත කණ්ඩායම | - | |
| කුඩා සංඥා කලාප පළල | f- 3dB | TC = 22 ± 3℃ | 0. 3 - 12 | 2 - 20 | GHz | |
| වගකීම | Re | VR =+9V, පීin =10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | උසස්පෙළ |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| විස්තාරය පැතලි බව | A | TC =-45 + 85 ℃ | ≤ ± 2 | dB | ||
| සන්තෘප්තිය ඔප්ටිකල් බලය | Ps | VR = +9 V, λ = 1550 nm AC මොඩියුලේටඩ් | + 10 | dBm | ||
| RF සංඥා ලාභය | G | - | 30 ± 1 | dB | ||
| සන්තෘප්තිය RF ප්රතිදාන බලය | Pපිටතට | - | + 10 | dBm | ||
| නිමැවුම් VSWR | VSWR | - | 2 | - | ||
| නිමැවුම් සම්බාධනය | RL | - | 50 | Ω | ||
●සාමාන්ය ප්රතිචාර වක්ර

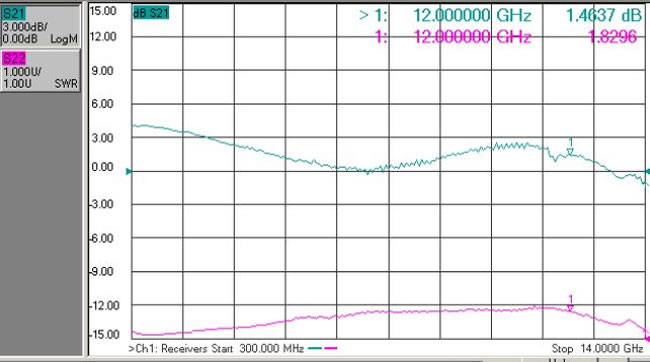

(රූපය 1 X- කලාප ඡායා රූප අනාවරක සංඛ්යාත ප්රතිචාරය)

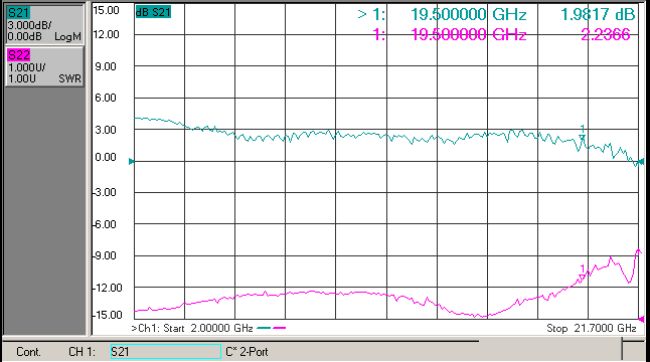

( රූපය . 2 Ku - Band Photodetector සංඛ්යාත ප්රතිචාරය)

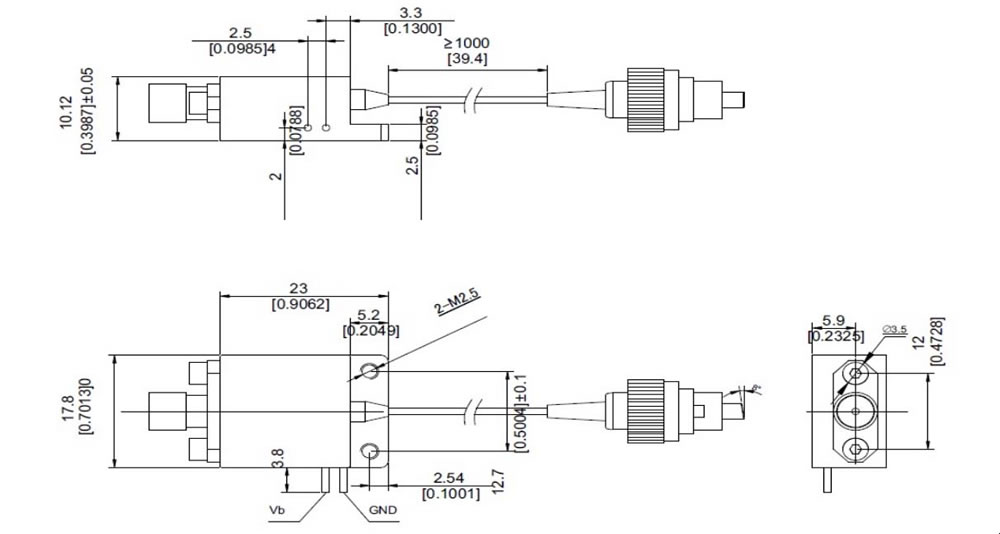

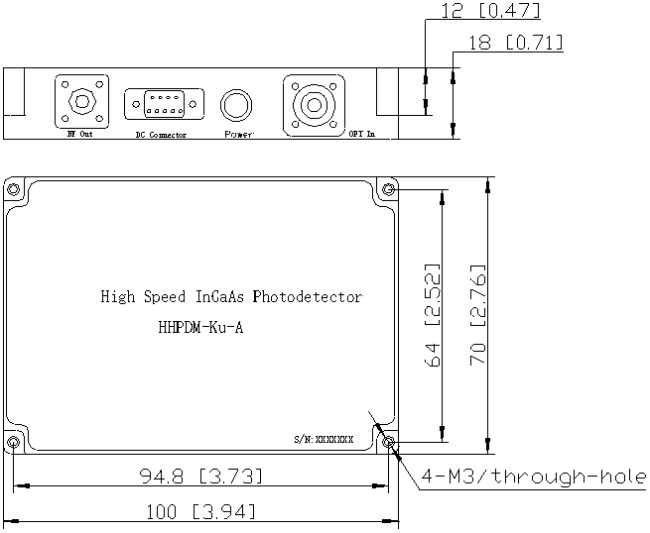

●මානය සහ අල්ෙපෙනති (ඒකකය: මි.මී.[අඟල්])
RF සම්බන්ධකය: SMA
●තොරතුරු ඇණවුම් කිරීම
පත්රය 1:
| කේතය | RF සංඥා ලාභය | ප්රකාශය |
| D | 30 dB | සාමාන්ය සහ මධ්ය සංඛ්යාතය |
පත්රය 2:
| කේතය | Analog Bandwidth |
| X | 0. 3 ～ 12 GHz |
| Ku | 2 - 20 GHz |
පත්රය 3:
| කේතය | සබැදුම වර්ගය | ප්රකාශය |
| N | සම්බන්ධකය නැත | තනි මාදිලියේ 9 / 125 μm ෆයිබර් පිග්ටේල් |
| A | FC / APC | |
| P | FC / PC |
●පූර්වාරක්ෂාව
තන්තු හානි වළක්වා ගැනීම සඳහා තන්තු නැමීමේ අරය 20 mm ට නොඅඩු වේ.
ෆයිබර් කප්ලිං ෆැසෙට් ඔප්ටෝ-පරිපථයට සම්බන්ධ කිරීමට පෙර එය පිරිසිදු බවට වග බලා ගන්න.
ගබඩා කිරීමේදී, ප්රවාහනයේදී සහ භාවිතයේදී සුදුසු ESD ආරක්ෂාව අවශ්ය වේ.
අපගේ සියලුම සම්මත ඡායාරූප අනාවරක මොඩියුල වලට අභිරුචිකරණය කළ හැකිය!
අයදුම්පත්
රේඩාර් තොරතුරු සැකසීම
ඉලෙක්ට්රොනික යුද්ධ
ඇන්ටෙනා මැනීම
ෆයිබර් ඔප්ටික් සන්නිවේදනය
ආරක්ෂාව සහ අධීක්ෂණය
