LK-FCAMPD වර්ධක RF InGaAs Photodetector
- පුළුල් කලාප පළල
- Incorporated Bias-T
- O/E Hybrid Integrated
- ඉහළ ලාභය, අඩු ශබ්දය, බ්රෝඩ්බෑන්ඩ්
- SMA සම්බන්ධකය
- අඩු අඳුරු ධාරාවක්, ඉහළ සංඥා-ශබ්ද අනුපාතයක්
- කුඩා ආකෘති සාධකය.
නිෂ්පාදනය විස්තරය
LK-FCAMPD යනු දෘශ්ය සහ ඉලෙක්ට්රොනික තාක්ෂණයේ සම්මිශ්රණයක් වන අතර එය බ්රෝඩ්බෑන්ඩ් InGaAs ෆොටෝඩයෝඩයක් අඩු ශබ්ද ඇම්ප්ලිෆයරයක් සමඟ ඒකාබද්ධ කරයි. මෙම උපාංගය එහි InGaAs PIN ෆොටෝඩයෝඩයට ස්තූතිවන්ත වන අතර 1000 සහ 1650nm අතර තරංග ආයාමයන්ට සංවේදී වන අතර අඩු ශබ්ද ඇම්ප්ලිෆයර් 20 සිට 30dB දක්වා පරාසයක RF ලාභයක් සපයයි.
LK-FCAMPD මඟින් වින්යාසගත කළ හැකි කලාප පළල විකල්ප ලබා දෙන අතර, ඒවාට ගිගාහර්ට්ස් 1, ගිගාහර්ට්ස් 2.5 සහ උපරිම ගිගාහර්ට්ස් 5 දක්වා අභිරුචිකරණය කළ හැකි කලාප පළල ඇතුළත් වේ. උපාංගය +5-වෝල්ට් බල සැපයුමක් මත ක්රියාත්මක වන අතර දෘශ්ය ආදානය සඳහා සම්මත FC (මුහුණට සම්බන්ධ) ෆයිබර්-ඔප්ටික් සම්බන්ධකයක් ඇත. RF ප්රතිදානය SMA-අනුකූල සම්බන්ධකයක් හරහා පහසුකම් සපයනු ලබන අතර එය ඕම් 50 ට සම්බාධනයට ගැලපේ.
LK-FCAMPD සැහැල්ලු වන අතර ග්රෑම් 25 ට අඩු ස්කන්ධයක් ඇති බැවින් එය විවිධ අතේ ගෙන යා හැකි සහ සංයුක්ත යෙදුම් සඳහා සුදුසු වේ. එය අන්තරායකර ද්රව්ය සීමා කිරීමේ (RoHS) නියෝගය 2.0 ට අනුකූල වන බවට සහතික කර ඇති අතර, එය පාරිසරික හා ආරක්ෂක ප්රමිතීන්ට ඇති කැපවීම පෙන්නුම් කරයි.
තාක්ෂණික පිරිවිතර
| සාමාන්ය සහ නිරපේක්ෂ උපරිම ශ්රේණිගත කිරීම | ||||
|---|---|---|---|---|
| පරාමිතිය | සිම්. | වර්ගය | ණය ශ්රේණිය | ඒකකය |
| ගබඩා උෂ්ණත්ව පරාසය | Tඑස්.ටී.ජී. | -45 +85 | -55 +100 | ℃ |
| මෙහෙයුම් නඩුවේ උෂ්ණත්ව පරාසය | TC | 25 | -40 +70 | ℃ |
| පක්ෂග්රාහී වෝල්ටීයතාවය | VR | +5 | +4.75 ～ +5.25 | V |
| ඔප්ටිකල් ආදාන බලය | පින් | 0 | +5 | dBm |
| දැවෙන දෘශ්ය බලය | PB | - | + 13 | dBm |
| ඊයම් පෑස්සුම් උෂ්ණත්වය | Tp | 280 (තත්පර 10) | 330 (තත්පර 10) | ℃ |
| විද්යුත් / දෘශ්ය ලක්ෂණ (ටීC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| පරාමිතිය | සිම් | පරීක්ෂණ තත්වය | පරාමිති අගයන් | ඒකකය | |||
| තරංග ආයාම පරාසය | λ | - | 1000 - 1650 | nm | |||
| සංඛ්යාත පරාසය | - | - | L - බෑන්ඩ් | S - බෑන්ඩ් | CM | - | |
| කුඩා සංඥා කලාප පළල | f- 3dB | TC = 22 ± 3℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 5 | GHz | |
| වගකීම | Re | VR =+5V, පීin =1mW | λ = 1310 nm | ≥ 0.85 | ≥ 0.90 | ≥ 0.90 | උසස්පෙළ |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| RF සංඥා ලාභය | G | - | 30 ± 2 | 20 ± 2 | 20 ± 2 | dB | |
| විස්තාරය පැතලි බව | A | TC =-40 + 70 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ± 2 | dB | |
| නිමැවුම් VSWR | VSWR | - | 2 | 2 | ≤ ± 2.2 | - | |
| සන්තෘප්තිය ඔප්ටිකල් බලය | Ps | VR = +5 V, λ = 1550 nm AC මොඩියුලේටඩ් |
+5 | dBm | |||
| සන්තෘප්තිය RF ප්රතිදාන බලය | Pපිටතට | - | 15 | dBm | |||
| අඳුරු ධාරාව | ID | - | ≤10 | nA | |||
| නිමැවුම් සම්බාධනය | RL | - | 50 | Ω | |||
● සාමාන්ය ප්රතිචාර වක්ර

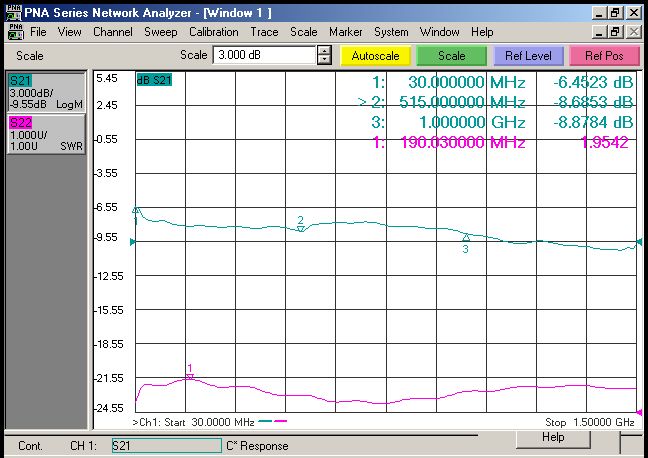

(රූපය 1 L- කලාප FCAMPD InGaAs ඡායා අනාවරක සංඛ්යාත ප්රතිචාරය)

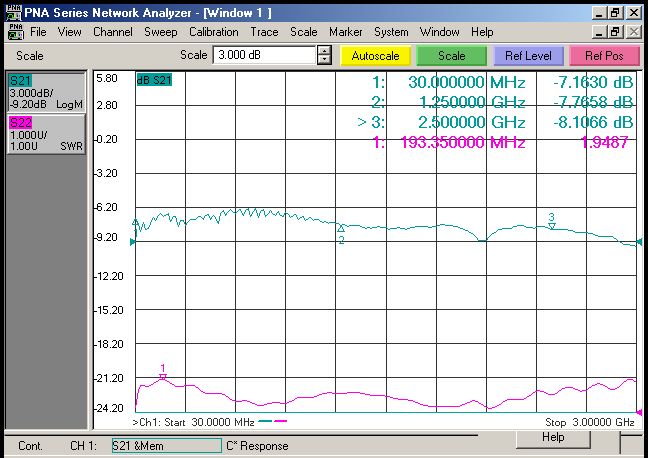

(රූපය 2 S- Band FCAMPD InGaAs ෆොටෝඩෙටෙක්ටර් සංඛ්යාත ප්රතිචාරය)
(රූපය 3 C- කලාප FCAMPD InGaAs ඡායා අනාවරක සංඛ්යාත ප්රතිචාරය)

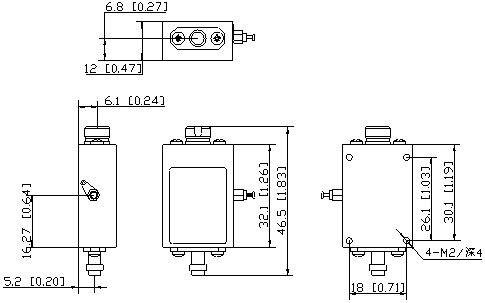

● මානය සහ කටු (ඒකකය: mm[අඟල්])
දෘශ්ය සම්බන්ධකය: FC (මුහුණට සම්බන්ධ) ෆයිබර්-ඔප්ටික් සම්බන්ධකය
RF සම්බන්ධකය: SMA
● තොරතුරු ඇණවුම් කිරීම
පත්රය 1:
| කේතය | Analog Bandwidth |
| L | 0.03 ～ 1 GHz |
| S | 0.03 ～ 2.5 GHz |
| CM | අභිරුචිකරණය ( ≦ 5GHz ) |
● පූර්වාරක්ෂාව
ෆයිබර් කප්ලිං ෆැසෙට් ඔප්ටෝ-පරිපථයට සම්බන්ධ කිරීමට පෙර එය පිරිසිදු බවට වග බලා ගන්න.
භාවිතයේ නොමැති විට RF අතුරුමුහුණත සහ දෘශ්ය අතුරුමුහුණත දූවිලි ආවරණයකින් ආවරණය කළ යුතුය.
ගබඩා කිරීමේදී, ප්රවාහනයේදී සහ භාවිතයේදී සුදුසු ESD ආරක්ෂාව අවශ්ය වේ.
අපගේ සියලුම සම්මත ඡායාරූප අනාවරක මොඩියුල වලට අභිරුචිකරණය කළ හැකිය!
අයදුම්පත්
රේඩාර් තොරතුරු සැකසීම
ඉලෙක්ට්රොනික යුද්ධ
ඇන්ටෙනා මැනීම
ෆයිබර් ඔප්ටික් සන්නිවේදනය
ආරක්ෂාව සහ අධීක්ෂණය
