LK-DS-HES-C (අභිරුචිකරණය කළ) රේඩියෝ ඇල්ටිමීටර සිමියුලේටරයේ මූලික මොඩියුලය

  • පුළුල් අනුකරණය කළ උස පරාසය (0 සිට 22000 දක්වා ඉහළ);
  • ඉහළ දිශානුගතතා මර්දන අනුපාතය
  • ඉහළ සිමියුලේටර් ඇල්ටිමීටර නිරවද්‍යතාවය (≥1‰)
  • විකල්ප සිමියුලේට් වින්‍යාසය (වින්‍යාස 210 කට වඩා සහාය දක්වයි)
  • අතින් ක්‍රියා කරන ස්විචය සහ ස්වයංක්‍රීය ස්විචය;
  • පරිමාව කුඩා කිරීම, ශක්තිමත් විද්‍යුත් චුම්භක අනුකූලතාව, ඉහළ වැඩ විශ්වසනීයත්වය;
  • බහු පාලන මාදිලිය: UART, LAN, ආදිය.
  • PXI, VXI, LXI වැනි විවිධ සම්මත පරීක්ෂණ වේදිකා අතුරුමුහුණත.
පරීක්ෂණයක්

+ 86 29 88244373

නිෂ්පාදනය විස්තරය

LK-DS-HES ශ්‍රේණිය මඟින් ස්වාධීන සංරචකයක් ලෙස අලෙවි කළ හැකි හෝ වඩාත් සංකීර්ණ ඉහළ පෙළේ එකලස් කිරීම්වලට බාධාවකින් තොරව ඒකාබද්ධ කළ හැකි බහුකාර්ය මූලික මොඩියුලයක් පිරිනමනු ලැබේ. මෙම එකලස් කිරීම් වින්‍යාසගත කිරීමේ හැකියාව මනසේ තබාගෙන නිර්මාණය කර ඇති අතර, අපගේ ගනුදෙනුකරුවන්ගේ නිශ්චිත ස්වරූපය, ගැළපීම සහ ක්‍රියාකාරී ඉල්ලීම් සපුරාලීම සඳහා විවිධ කාර්ය සාධන නිර්ණායක සමඟ පෙළගැස්වීමට ඉඩ සලසයි.
සාම්ප්‍රදායික මතුපිට ධ්වනි තරංග (SAW) ප්‍රමාද රේඛා පද්ධතිවලට ප්‍රතිවිරුද්ධව, LK-DS-HES ශ්‍රේණිය උසස් ගුණාංග රාශියකින් සමන්විත වේ. මේවාට පුළුල් මෙහෙයුම් සංඛ්‍යාත පරාසයක්, සුවිශේෂී දිශානුගතතා මර්දනය, වෙනත් ආකාරයකින් ගණනය කළ නොහැකි ත්‍රිත්ව සංක්‍රාන්ති සංඥා හැසිරවීමේ හැකියාව, නැවත ක්‍රමාංකනය කිරීමේ අවශ්‍යතාවයකින් තොරව දීර්ඝ කාලයක් පුරා ක්‍රියා කිරීමේ හැකියාව සහ මෙහෙයුම් විශ්වසනීයත්වයේ වැඩිදියුණු කළ මට්ටමක් ඇතුළත් වේ.

තාක්ෂණික පිරිවිතර

විද්‍යුත්/ප්‍රකාශ ලක්ෂණ

පරාමිතිය පරාමිති අගයන් ඒකකය ප්රකාශය
යි සාමාන්ය මැක්ස්
සංඛ්යාත පරාසය 4 - 4.6 GHz
විස්තාරය ප්රතිචාරය - 1.5 ± 2 ± dB
උස අනුකරණය කරන්න 1 - 22000 m විස්තාරණ
උසෙහි නිරවද්‍යතාවය අනුකරණය කරන්න 0.5% 1% - -
උපරිම ආදාන බලය - 2 සැකසුණු W අඛණ්ඩ රැල්ල
- 100 සැකසුණු W ස්පන්දන තරංගය
ආදාන VSWR - 1.3 1.5 -
නිමැවුම් VSWR - 1.3 1.5 -
සම්බාධනය - 50 - Ω
අඩු කිරීමේ වෙනස් කළ හැකි පරාසය අනුකරණය කරන්න - 80 සැකසුණු dB
සෘජු මර්දන අනුපාතය 60 80 - dBc
ත්‍රිත්ව සංක්‍රමණ සංඥා නැත
මෙහෙයුම් උෂ්ණත්වය රංගේ -40 - + 70 ℃ ගුණාත්මක ශ්‍රේණිය සමඟ අභිරුචිකරණය කර ඇත

ගබඩා උෂ්ණත්ව පරාසය -55 - + 85 ℃
උස එදිරිව උෂ්ණත්වය අනුකරණය කරන්න - - 7 ppm/℃
නිරවද්‍යතාවය එදිරිව උෂ්ණත්වය අනුකරණය කරන්න - 3 6 % / වන්දි ලබා ගත හැකිය

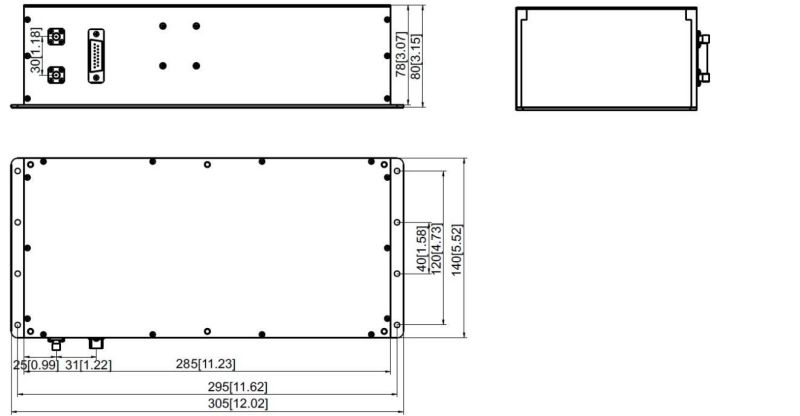

පැකේජ සහ අල්ෙපෙනති (ඒකකය: මි.මී. [අඟල්])

ෆයිබර් ඔප්ටික් පෙට්ටිය

මයික්‍රෝවේව් පෙට්ටිය

RF සම්බන්ධකය: SMA-K (අභිරුචිකරණය කරන ලද)

DC සම්බන්ධකය: DE-9PS (අභිරුචිකරණය කරන ලද)

අයදුම්පත්

  • ස්ථානය: රේඩාර්, AEW, චන්ද්‍රිකා, හෙලිකොප්ටර් සහ යනාදිය සඳහා රේඩියෝ ඇල්ටිමීටරය

  • ඇල්ටිමීටරයේ නිරවද්‍යතාවය මැනීම

  • පර්යේෂණ සහ ලුහුබැඳීමේ සුරක්ෂිතභාවය මැනීම

  • අනෙකුත් පරාමිතීන් මැනීම
