LK-AMPD-S අධිවේගී වර්ධක මයික්‍රෝවේව් InGaAs Photodetector

  • අධිවේගී, පුළුල් කලාප පළල
  • Incorporated Bias-T
  • O/E Hybrid Integrated
  • ඉහළ ලාභය, අඩු ශබ්දය, බ්‍රෝඩ්බෑන්ඩ්
  • හර්මෙටික් සීල්, SMA සම්බන්ධකය
  • අඩු අඳුරු ධාරාව, ​​ඉහළ සංඥා-ශබ්ද අනුපාතය.
  • කුඩා ආකෘති සාධකය.
පරීක්ෂණයක්

+ 86 29 88244373

නිෂ්පාදනය විස්තරය

LK-AMPD-S යනු InGaAs photodiode එකක දෙමුහුන් වර්ගයක් සහ අඩු ශබ්ද ඇම්ප්ලිෆයර් එකක් වන අතර එය 1000 සිට 1650nm දක්වා පුළුල් දෘශ්‍ය ප්‍රතිචාරයක් සඳහා නිර්මාණය කර ඇති අතර 15 dB RF ලාභයක් ලබා දෙයි. එය 12GHz සහ 18GHz කලාප පළලක් සහිත අධිවේගී කාර්ය සාධනයක් ලබා දෙන අතර +5V සැපයුමකින් බල ගැන්වේ.
මෙම මොඩියුලය සම්මත තනි මාදිලියේ 9/125μm තන්තු සමඟ අනුකූල වන අතර 50 ohm සම්බාධක ගැලපීමක් සහිත SMA සම්බන්ධකයක් ඇත.

LK-AMPD-S පාරිසරික ආරක්ෂාව සඳහා හර්මෙටික් ලෙස මුද්‍රා තබා ඇති අතර ග්‍රෑම් 23 ට අඩු ස්කන්ධයක් සහිත සැහැල්ලු මෝස්තරයක් ඇත. එය පාරිසරික තිරසාරභාවය සහ දැඩි ආරක්ෂණ ප්‍රමිතීන්ට අනුකූල වීම සහතික කරමින් අන්තරායකර ද්‍රව්‍ය සීමා කිරීමේ (RoHS) විධානය 2.0 ට අනුකූල වේ.

තාක්ෂණික පිරිවිතර
සාමාන්‍ය සහ නිරපේක්ෂ උපරිම ශ්‍රේණිගත කිරීම
පරාමිතිය සිම්. වර්ගය ණය ශ්රේණිය ඒකකය
ගබඩා උෂ්ණත්ව පරාසය Tඑස්.ටී.ජී. -45 +85 -55 +100 ℃
මෙහෙයුම් නඩුවේ උෂ්ණත්ව පරාසය TC 25 -40 +85 ℃
පක්ෂග්රාහී වෝල්ටීයතාවය VR +5 +5 ～ +9 V
ඔප්ටිකල් ආදාන බලය පින් 0 + 10 dBm
දැවෙන දෘශ්‍ය බලය PB - + 13 dBm
ඊයම් පෑස්සුම් උෂ්ණත්වය Tp 280 (තත්පර 10) 330 (තත්පර 10) ℃
විද්‍යුත් / දෘශ්‍ය ලක්ෂණ (ටීC = 22 ± 3 ℃)
පරාමිතිය සිම් පරීක්ෂණ තත්වය පරාමිති අගයන් ඒකකය
තරංග ආයාම පරාසය λ - 1000 - 1650 nm
සංඛ්යාත පරාසය - - X - සංගීත කණ්ඩායම කු - සංගීත කණ්ඩායම -
කුඩා සංඥා කලාප පළල f- 3dB TC = 22 ± 3℃ 0. 3 - 12 0. 8 - 19.5 GHz
වගකීම Re VR =+5V, පීin =10mW λ = 1310 nm ≥ 0.8 ≥ 0.85 උසස්පෙළ
λ = 1550 nm ≥ 0.85 ≥ 0.8
විස්තාරය පැතලි බව A TC =-45 + 85 ℃ ≤ ± 2 dB
සන්තෘප්තිය ඔප්ටිකල් බලය Ps VR =+ 5 V, λ = 1550 nm
AC මොඩියුලේටඩ්		 10 dBm
RF සංඥා ලාභය (සාමාන්‍ය) G - 15 ± 1 dB
සන්තෘප්තිය RF ප්රතිදාන බලය Pපිටතට - +3 dBm
නිමැවුම් VSWR VSWR - 2 -
නිමැවුම් සම්බාධනය RL - 50 Ω

● සාමාන්‍ය ප්‍රතිචාර වක්‍ර

( රූපය . 1 X - Band Photodetector සංඛ්‍යාත ප්‍රතිචාරය)

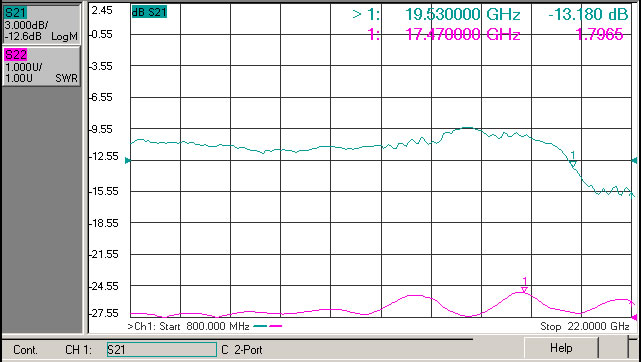

( රූපය . 2 Ku - Band Photodetector සංඛ්‍යාත ප්‍රතිචාරය)

●මානය සහ අල්ෙපෙනති (ඒකකය:mm[ අඟල්])

RF සම්බන්ධකය: SMA

●තොරතුරු ඇණවුම් කිරීම

පත්රය 1:

කේතය RF සංඥා ලාභය ප්රකාශය
S 15 dB සාමාන්‍ය සහ මධ්‍ය සංඛ්‍යාතය

පත්රය 2:

කේතය Analog Bandwidth
X 0. 3 ～ 12 GHz
Ku 0. 8 ～ 19.5 GHz

පත්රය 3:

කේතය සබැදුම වර්ගය ප්රකාශය
N සම්බන්ධකය නැත තනි මාදිලියේ 9 / 125 μm ෆයිබර් පිග්ටේල්
A FC / APC
P FC / PC

● පූර්වාරක්ෂාව

  • තන්තු හානි වළක්වා ගැනීම සඳහා තන්තු නැමීමේ අරය 20 mm ට නොඅඩු වේ.

  • ෆයිබර් කප්ලිං ෆැසෙට් ඔප්ටෝ-පරිපථයට සම්බන්ධ කිරීමට පෙර එය පිරිසිදු බවට වග බලා ගන්න.

  • ගබඩා කිරීමේදී, ප්‍රවාහනයේදී සහ භාවිතයේදී සුදුසු ESD ආරක්ෂාව අවශ්‍ය වේ.

අපගේ සියලුම සම්මත ඡායාරූප අනාවරක මොඩියුල වලට අභිරුචිකරණය කළ හැකිය!

අයදුම්පත්

  • රේඩාර් තොරතුරු සැකසීම

  • ඉලෙක්ට්රොනික යුද්ධ

  • ඇන්ටෙනා මැනීම

  • ෆයිබර් ඔප්ටික් සන්නිවේදනය

  • ආරක්ෂාව සහ අධීක්ෂණය
