LK-FCPD InGaAs Photodetector
- පුළුල් කලාප පළල
- Incorporated Bias-T
- O/E Hybrid Integrated
- අඩු ශබ්දය, පුළුල් පරාස
- SMA සම්බන්ධකය
- අඩු අඳුරු ධාරාව, ඉහළ සංඥා-ශබ්ද අනුපාතය.
- කුඩා ආකෘති සාධකය.
නිෂ්පාදනය විස්තරය
ෆයිබර්-කප්ල්ඩ් ෆොටෝඩෙටෙක්ටරය (FCPD) යනු බ්රෝඩ්බෑන්ඩ් ඉන්ඩියම් ගැලියම් ආසෙනයිඩ් (InGaAs) ෆොටෝඩයෝඩයක් ඇතුළත් දියුණු ඔප්ටෝ ඉලෙක්ට්රොනික දෙමුහුන් පද්ධතියකි. InGaAs PIN ෆොටෝඩයෝඩය නැනෝමීටර 1000 සිට 1650 දක්වා තරංග ආයාමයන්ට ප්රතිචාර දැක්වීමට නිර්මාණය කර ඇත. LK-FCPD 1 ගිගාහර්ට්ස්, 2.5 ගිගාහර්ට්ස් කලාප පළලක් සැපයීමට සමත් වන අතර උපරිම කලාප පළල ධාරිතාව 8 ගිගාහර්ට්ස් සමඟ අභිරුචිකරණය කළ හැකි විසඳුම් ලබා දෙයි. උපාංගය +5-වෝල්ට් සැපයුම් වෝල්ටීයතාවයකින් බල ගැන්වෙන අතර දෘශ්ය ආදානය සඳහා සම්මත FC (මුහුණට සම්බන්ධ) ෆයිබර්-ඔප්ටික් සම්බන්ධකයකින් සමන්විත වේ. රේඩියෝ සංඛ්යාත (RF) ප්රතිදානය SMA-අනුකූල සම්බන්ධකයක් හරහා පහසුකම් සපයනු ලබන අතර එය ඕම් 50 ට සම්බාධනයට ගැලපේ.
LK-FCPD සැහැල්ලු, ග්රෑම් 15 ට අඩු, අවම ස්කන්ධයක් අවශ්ය යෙදුම් සඳහා වාසිදායක වේ. උපාංගය අන්තරායකර ද්රව්ය සීමා කිරීමේ (RoHS) විධානය 2.0 ට අනුකූල වන අතර, එය දැඩි පාරිසරික සහ ආරක්ෂක රෙගුලාසි සපුරාලන බව සහතික කරයි.
තාක්ෂණික පිරිවිතර
| සාමාන්ය සහ නිරපේක්ෂ උපරිම ශ්රේණිගත කිරීම | ||||
|---|---|---|---|---|
| පරාමිතිය | සිම්. | වර්ගය | ණය ශ්රේණිය | ඒකකය |
| ගබඩා උෂ්ණත්ව පරාසය | Tඑස්.ටී.ජී. | -45 +85 | -55 +100 | ℃ |
| මෙහෙයුම් නඩුවේ උෂ්ණත්ව පරාසය | TC | 25 | -40 +70 | ℃ |
| පක්ෂග්රාහී වෝල්ටීයතාවය | VR | +5 | +4.75 ～ +5.25 | V |
| ඔප්ටිකල් ආදාන බලය | පින් | 0 | +5 | dBm |
| දැවෙන දෘශ්ය බලය | PB | - | + 13 | dBm |
| ඊයම් පෑස්සුම් උෂ්ණත්වය | Tp | 280 (තත්පර 10) | 330 (තත්පර 10) | ℃ |
| විද්යුත් / දෘශ්ය ලක්ෂණ (ටීC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| පරාමිතිය | සිම් | පරීක්ෂණ තත්වය | පරාමිති අගයන් | ඒකකය | |||
| තරංග ආයාම පරාසය | λ | - | 1000 - 1650 | nm | |||
| සංඛ්යාත පරාසය | - | - | එල් සංගීත කණ්ඩායම | එස් සංගීත කණ්ඩායම | CM | - | |
| කුඩා සංඥා කලාප පළල | f- 3dB | TC = 22 ± 3℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 8 | GHz | |
| වගකීම | Re | VR =+5V, පීin =1mW | λ = 1310 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | උසස්පෙළ |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| විස්තාරය පැතලි බව | A | TC =-40 + 70 ℃ | ≤ ± 1.5 | ≤ ±2 | dB | ||
| නිමැවුම් VSWR | VSWR | - | 2 | 2.2 | - | ||
| සන්තෘප්තිය ඔප්ටිකල් බලය | Ps | VR = +5 V, λ = 1550 nm AC මොඩියුලේටඩ් |
+5 | dBm | |||
| සන්තෘප්තිය RF ප්රතිදාන බලය | Pපිටතට | - | -10 | dBm | |||
| අඳුරු ධාරාව | ID | - | ≤10 | nA | |||
| නිමැවුම් සම්බාධනය | RL | - | 50 | Ω | |||
● සාමාන්ය ප්රතිචාර වක්ර

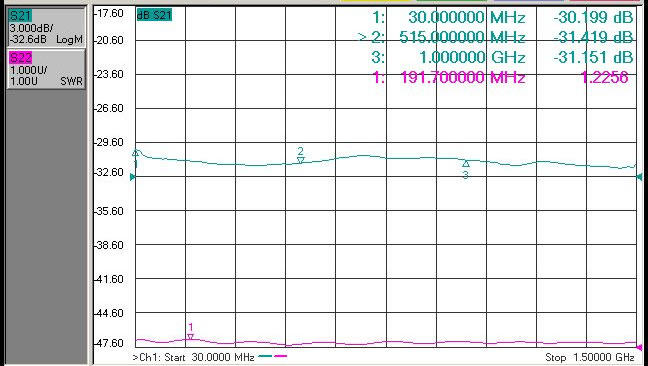

රූපය. 1 L- කලාප FCPD InGaAs ඡායා අනාවරක සංඛ්යාත ප්රතිචාරය

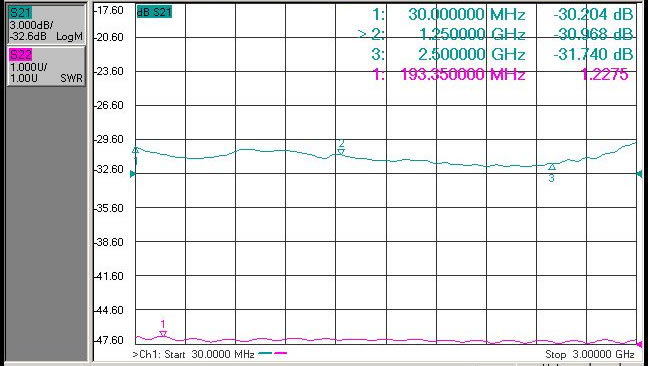

රූපය. 2 S- Band FCPD InGaAs ෆොටෝඩෙටෙක්ටර් සංඛ්යාත ප්රතිචාරය
රූපය. 3 C- කලාප FCPD InGaAs ඡායා අනාවරක සංඛ්යාත ප්රතිචාරය
●මානය සහ අල්ෙපෙනති (ඒකකය: මි.මී.[අඟල්])
දෘශ්ය සම්බන්ධකය: FC (මුහුණට සම්බන්ධ) ෆයිබර්-ඔප්ටික් සම්බන්ධකය
RF සම්බන්ධකය: SMA
●තොරතුරු ඇණවුම් කිරීම
පත්රය 1:
| කේතය | Analog Bandwidth |
| L | 0.03 ～ 1 GHz |
| S | 0.03 ～ 2.5 GHz |
| CM | අභිරුචිකරණය ( ≦ 8GHz ) |
● පූර්වාරක්ෂාව
ෆයිබර් කප්ලිං ෆැසෙට් ඔප්ටෝ-පරිපථයට සම්බන්ධ කිරීමට පෙර එය පිරිසිදු බවට වග බලා ගන්න.
භාවිතයේ නොමැති විට RF අතුරුමුහුණත සහ දෘශ්ය අතුරුමුහුණත දූවිලි ආවරණයකින් ආවරණය කළ යුතුය.
ගබඩා කිරීමේදී, ප්රවාහනයේදී සුදුසු ESD ආරක්ෂාව අවශ්ය වේ.
අපගේ සියලුම සම්මත ඡායාරූප අනාවරක මොඩියුල වලට අභිරුචිකරණය කළ හැකිය!
අයදුම්පත්
රේඩාර් තොරතුරු සැකසීම
ඉලෙක්ට්රොනික යුද්ධ
ඇන්ටෙනා මැනීම
ෆයිබර් ඔප්ටික් සන්නිවේදනය
ආරක්ෂාව සහ අධීක්ෂණය
