LK-MAMPD-4 Multichannel High Speed ​​Amplified Microwave Photodetector

  • අධිවේගී, පුළුල් කලාප පළල
  • Incorporated Bias-T
  • O/E Hybrid Integrated
  • ඉහළ ලාභය, අඩු ශබ්දය, බ්‍රෝඩ්බෑන්ඩ්
  • හර්මෙටික් සීල්, SMA සම්බන්ධකය
  • අඩු අඳුරු ධාරාව, ​​ඉහළ සංඥා-ශබ්ද අනුපාතය.
  • කුඩා ආකෘති සාධකය.
පරීක්ෂණයක්

+ 86 29 88244373

නිෂ්පාදනය විස්තරය

LK-MAMPD-4 යනු අති නවීන දෘෂ්ටි ඉලෙක්ට්‍රොනික දෙමුහුන් පද්ධතියකි, එය බ්‍රෝඩ්බෑන්ඩ් ඉන්ඩියම් ගැලියම් ආසෙනයිඩ් (InGaAs) ෆොටෝඩයෝඩයක් අඩු ශබ්ද ඇම්ප්ලිෆයරයක් සමඟ ඒකාබද්ධ කරයි. මෙම ෆොටෝඩයෝඩය නැනෝමීටර 1000 සිට 1650 දක්වා වර්ණාවලි ප්‍රතිචාර තරංග ආයාම පරාසයකින් සංලක්ෂිත වේ. පද්ධතිය තුළ ඇති අඩු ශබ්ද ඇම්ප්ලිෆයර් ඩෙසිබල් 15 ක රේඩියෝ සංඛ්‍යාත (RF) ලාභයක් ලබා දෙන අතර එමඟින් සංඥා අඛණ්ඩතාව සහ විස්තාරණය සහතික කෙරේ.

LK-MAMPD-4, 12 gigahertz සහ 18 gigahertz කලාප පළලක් සැපයීමට සමත් වන අතර, විවිධ අධිවේගී සන්නිවේදන සහ හඳුනාගැනීමේ අවශ්‍යතා සපුරාලයි. මොඩියුලය +5-වෝල්ට් සැපයුම් වෝල්ටීයතාවයක් මත ක්‍රියා කිරීමට නිර්මාණය කර ඇති අතර එය බොහෝ ඉලෙක්ට්‍රොනික පද්ධතිවල සම්මත වේ. එය සම්මත තනි-මාදිලියේ 9/125-මයික්‍රොමීටර දෘශ්‍ය තන්තු සමඟ අනුකූල වන අතර, පවතින ෆයිබර් ඔප්ටික් ජාල සමඟ බාධාවකින් තොරව ඒකාබද්ධ වීම සහතික කරයි. RF ප්‍රතිදාන වරායේ SMP-අනුකූල සම්බන්ධකයක් ඇත, එය ප්‍රශස්ත සංඥා සම්ප්‍රේෂණය සහ අවම සංඥා අලාභය සඳහා 50 ohms ට සම්බාධනයට ගැලපේ.

LK-MAMPD-4 ඉදිකර ඇත්තේ හර්මෙටික් මුද්‍රා තැබීමේ ක්‍රියාවලියක් සමඟින් වන අතර එමඟින් පාරිසරික සාධකවලට එරෙහිව ශක්තිමත් ආරක්ෂාවක් සපයන අතර එහි කල්පැවැත්ම සහ විශ්වසනීයත්වය වැඩි දියුණු කරයි. එහි සංයුක්ත ආකෘති සාධකයක් ඇති අතර බර ග්‍රෑම් 62 ට වඩා අඩුය, එය බර සලකා බැලීමක් වන යෙදුම් සඳහා වාසිදායක වේ. මොඩියුලය අන්තරායකර ද්‍රව්‍ය සීමා කිරීමේ (RoHS) විධානය 2.0 ට අනුකූල වන බවට සහතික කර ඇති අතර, දැඩි පාරිසරික සහ ආරක්ෂක ප්‍රමිතීන්ට අනුකූල වීම තහවුරු කරයි.

තාක්ෂණික පිරිවිතර
සාමාන්‍ය සහ නිරපේක්ෂ උපරිම ශ්‍රේණිගත කිරීම
පරාමිතිය සිම්. වර්ගය ණය ශ්රේණිය ඒකකය
ගබඩා උෂ්ණත්ව පරාසය Tඑස්.ටී.ජී. -45 +85 -55 +100 ℃
මෙහෙයුම් නඩුවේ උෂ්ණත්ව පරාසය TC 25 -40 +85 ℃
පක්ෂග්රාහී වෝල්ටීයතාවය VR +5 +5 ～ +9 V
ඔප්ටිකල් ආදාන බලය පින් 0 + 10 dBm
දැවෙන දෘශ්‍ය බලය PB - + 13 dBm
ඊයම් පෑස්සුම් උෂ්ණත්වය Tp 280 (තත්පර 10) 330 (තත්පර 10) ℃
විද්‍යුත් / දෘශ්‍ය ලක්ෂණ (ටීC = 22 ± 3 ℃)
පරාමිතිය සිම් පරීක්ෂණ තත්වය පරාමිති අගයන් ඒකකය
තරංග ආයාම පරාසය λ - 1000 - 1650 nm
සංඛ්යාත පරාසය - - X - සංගීත කණ්ඩායම කු - සංගීත කණ්ඩායම -
කුඩා සංඥා කලාප පළල f- 3dB TC = 22 ± 3℃ 0.3 - 12 2 - 18 GHz
වගකීම Re VR =+5V, පීin =10mW λ = 1310 nm ≥ 0.8 ≥ 0.85 උසස්පෙළ
λ = 1550 nm ≥ 0.85 ≥ 0.8
විස්තාරය පැතලි බව A TC =-45 + 85 ℃ ≤ ± 2 dB
සන්තෘප්තිය ඔප්ටිකල් බලය Ps VR =+ 5 V, λ = 1550 nm
AC මොඩියුලේටඩ්		 10 dBm
RF සංඥා ලාභය (සාමාන්‍ය) G - 15 ± 1 dB
සන්තෘප්තිය RF ප්රතිදාන බලය Pපිටතට - +3 dBm
නිමැවුම් VSWR VSWR - 2 -
නිමැවුම් සම්බාධනය RL - 50 Ω

● සාමාන්‍ය ප්‍රතිචාර වක්‍ර

(රූපය 1 X - කලාප ඡායා රූප අනාවරක සංඛ්‍යාත ප්‍රතිචාරය)

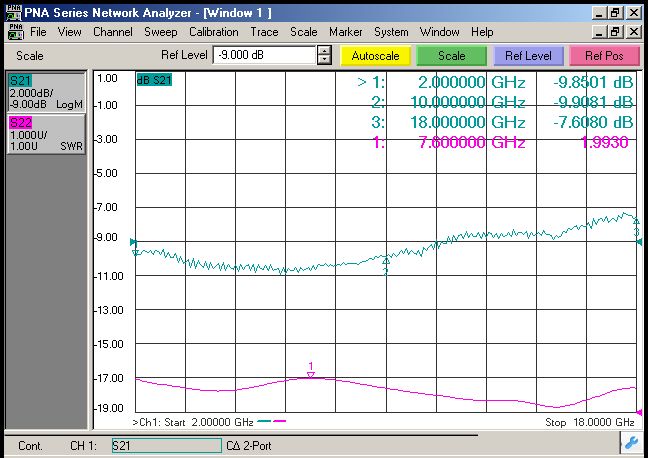

(රූපය 2 Ku - කලාප ඡායා රූප අනාවරක සංඛ්‍යාත ප්‍රතිචාරය)

● මානය සහ කටු (ඒකකය: mm[අඟල්])

RF සම්බන්ධකය: SMP

● තොරතුරු ඇණවුම් කිරීම

පත්රය 1:

කේතය Analog Bandwidth
X 0.2 ～ 12 GHz
Ku 2 ～ 18 GHz

පත්රය 2:

කේතය සබැදුම වර්ගය ප්රකාශය
N සම්බන්ධකය නැත තනි මාදිලියේ 9 / 125 μm ෆයිබර් පිග්ටේල්
A FC / APC
P FC / PC

● පූර්වාරක්ෂාව

  • තන්තු හානි වළක්වා ගැනීම සඳහා තන්තු නැමීමේ අරය 20 mm ට නොඅඩු වේ.

  • ෆයිබර් කප්ලිං ෆැසෙට් ඔප්ටෝ-පරිපථයට සම්බන්ධ කිරීමට පෙර එය පිරිසිදු බවට වග බලා ගන්න.

  • ගබඩා කිරීමේදී, ප්‍රවාහනයේදී සහ භාවිතයේදී සුදුසු ESD ආරක්ෂාව අවශ්‍ය වේ.

අපගේ සියලුම සම්මත ඡායාරූප අනාවරක මොඩියුල වලට අභිරුචිකරණය කළ හැකිය!

අයදුම්පත්

  • රේඩාර් තොරතුරු සැකසීම

  • ඉලෙක්ට්රොනික යුද්ධ

  • ඇන්ටෙනා මැනීම

  • ෆයිබර් ඔප්ටික් සන්නිවේදනය

  • ආරක්ෂාව සහ අධීක්ෂණය
