LK-HHPD High Speed ​​InGaAs Photodetector

  • පුළුල් කලාප පළල, අධිවේගී
  • ඉහළ ප්‍රතිචාරයක්
  • Incorporated Bias-T
  • ඉහළ සන්තෘප්ත ආදානය
  • හර්මෙටික් සීල්, SMA සම්බන්ධකය
  • අඩු අඳුරු ධාරාව, ​​ඉහළ සංඥා-ශබ්ද අනුපාතය.
  • කුඩා ආකෘති සාධකය.
පරීක්ෂණයක්

+ 86 29 88244373

නිෂ්පාදනය විස්තරය

LK-HHPD යනු ඩිජිටල් සහ ඇනලොග් යෙදුම් සඳහා සුදුසු අධිවේගී අනාවරක මොඩියුලයක් වන අතර, 1250 සිට 1650 nm දක්වා තරංග ආයාම ආවරණය කරන InGaAs PIN ෆොටෝඩයෝඩයක් ඇත. එය 12 GHz හෝ 18 GHz කලාප පළලක් ලබා දෙන අතර +5V බලයෙන් ක්‍රියාත්මක වේ. මොඩියුලය සම්මත තනි මාදිලියේ 9/125μm තන්තු සමඟ අනුකූල වන අතර 50 ohm සම්බාධන ගැලපීමක් සහිත RF ප්‍රතිදානය සඳහා SMA සම්බන්ධකයක් ඇත.

LK-HHPD ඉහළ දත්ත අනුපාත යෙදුම් සඳහා සුදුසු වන අතර, පාරිසරික සාධක වලින් ආරක්ෂා වීම සඳහා හර්මෙටික් ලෙස මුද්‍රා තබා ඇති අතර විශ්වසනීයත්වය සහ කල්පැවැත්ම සහතික කරයි. එහි සැහැල්ලු සැලසුමක් ඇති අතර, ග්‍රෑම් 23 ට අඩු ස්කන්ධයක් ඇති අතර එය අතේ ගෙන යා හැකි හෝ ඉඩකඩ සීමා සහිත යෙදුම් සඳහා ප්‍රයෝජනවත් වේ. මොඩියුලය පාරිසරික හා ආරක්ෂක ප්‍රමිතීන්ට අනුකූල වීම පෙන්නුම් කරමින් අන්තරායකර ද්‍රව්‍ය සීමා කිරීමේ (RoHS) විධානය 2.0 ට අනුකූලව සහතික කර ඇත.

තාක්ෂණික පිරිවිතර
සාමාන්‍ය සහ නිරපේක්ෂ උපරිම ශ්‍රේණිගත කිරීම
පරාමිතිය සිම්. වර්ගය ණය ශ්රේණිය ඒකකය
ගබඩා උෂ්ණත්ව පරාසය Tඑස්.ටී.ජී. -45 +85 -55 +100 ℃
මෙහෙයුම් නඩුවේ උෂ්ණත්ව පරාසය TC 25 -40 +85 ℃
පක්ෂග්රාහී වෝල්ටීයතාවය VR 5 +4.75 ～ +5.25 V
ඔප්ටිකල් ආදාන බලය පින් 0 + 13 dBm
දැවෙන දෘශ්‍ය බලය PB - + 16 dBm
ඊයම් පෑස්සුම් උෂ්ණත්වය Tp 280 (තත්පර 10) 330 (තත්පර 10) ℃
විද්‍යුත් / දෘශ්‍ය ලක්ෂණ (ටීC = 22 ± 3℃ )
පරාමිතිය සිම් පරීක්ෂණ තත්වය පරාමිති අගයන් ඒකකය
තරංග ආයාම පරාසය λ - 1000 - 1650 nm
සංඛ්යාත පරාසය - - X - සංගීත කණ්ඩායම කු - සංගීත කණ්ඩායම -
කුඩා සංඥා කලාප පළල f- 3dB TC = 22 ± 3℃ 0.3 - 12 0.8 - 18 GHz
වගකීම Re VR =+5 වී, පීin = 10 මෙගාවොට් λ = 1310 nm ≥ 0.75 ≥ 0.75 උසස්පෙළ
      λ = 1550 nm ≥ 0.7 ≥ 0.7
නිමැවුම් VSWR VSWR - 2 2.2 -
විස්තාරය පැතලි බව A TC =-45 + 85 ℃ ≤ ±1.5 dB
සන්තෘප්තිය ඔප්ටිකල් බලය Ps VR =+5 V, λ = 1550 නැනෝමීටර්
AC මොඩියුලේටඩ්		 13 dBm
සන්තෘප්තිය RF ප්රතිදාන බලය Pපිටතට - -10 dBm
අඳුරු ධාරාව Id VR = 5 වී 10 nA
නිමැවුම් සම්බාධනය RL - 50 Ω

● සාමාන්‍ය ප්‍රතිචාරාත්මකතා වක්‍ර

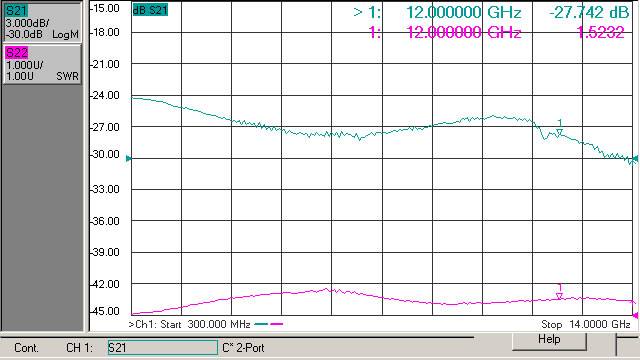

(රූපය 1 X - කලාප ඡායා රූප අනාවරක සංඛ්‍යාත ප්‍රතිචාරය)

(රූපය 2 Ku - කලාප ඡායා රූප අනාවරක සංඛ්‍යාත ප්‍රතිචාරය)

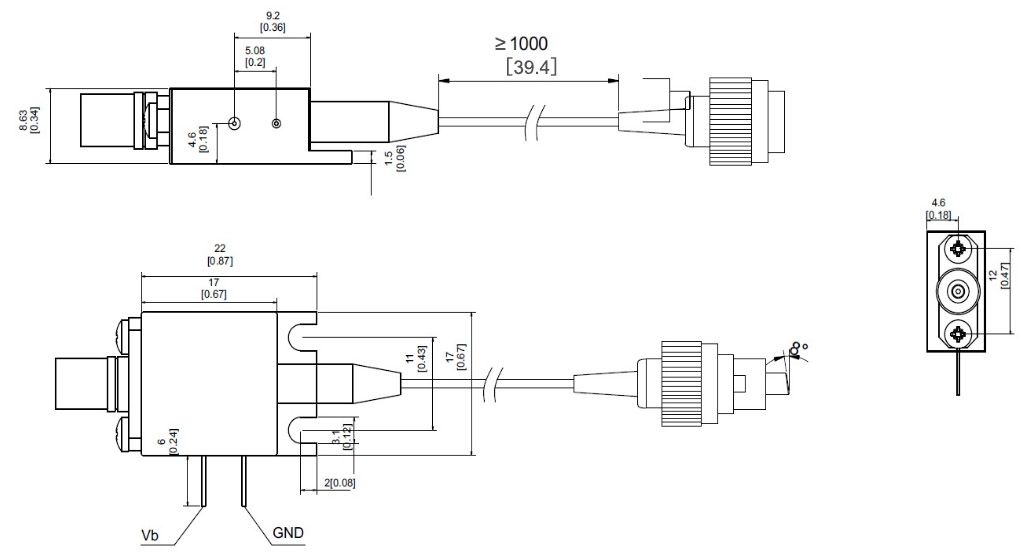

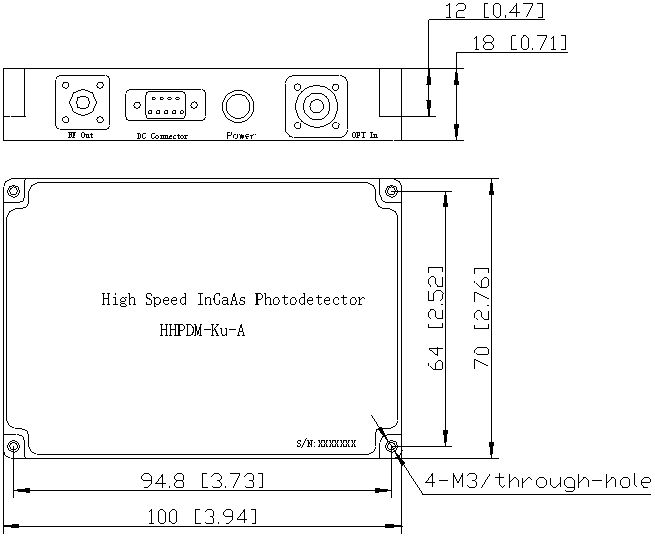

● මානය සහ අල්ෙපෙනති (ඒකකය: අඟල්)

RF සම්බන්ධකය: SMA සම්බන්ධකය

●තොරතුරු ඇණවුම් කිරීම

පත්රය 1:

කේතය Analog Bandwidth
X 0.3 - 12 GHz
Ku 0.8 ～ 18 GHz

පත්රය 2:

කේතය සබැදුම වර්ගය ප්රකාශය
N සම්බන්ධකය නැත තනි මාදිලියේ 9 / 125 μm ෆයිබර් පිග්ටේල්
A FC / APC

● පූර්වාරක්ෂාව

  • තන්තු හානි වළක්වා ගැනීම සඳහා තන්තු නැමීමේ අරය 20mm ට නොඅඩු.

  • ෆයිබර් කප්ලිං ෆැසෙට් ඔප්ටෝ-පරිපථයට සම්බන්ධ කිරීමට පෙර එය පිරිසිදු බවට වග බලා ගන්න.

  • ගබඩා කිරීමේදී, ප්‍රවාහනයේදී සහ භාවිතයේදී සුදුසු ESD ආරක්ෂාව අවශ්‍ය වේ.

අපගේ සියලුම සම්මත ඡායාරූප අනාවරක මොඩියුල වලට අභිරුචිකරණය කළ හැකිය!

අයදුම්පත්

  • ඔප්ටිකල් ෆයිබර් සන්නිවේදනය

  • රේඩාර් තොරතුරු සැකසීම

  • ඉලෙක්ට්රොනික යුද්ධ

  • අධිවේගී සංඥා පරීක්ෂණය සහ මිනුම්

  • ආරක්ෂාව සහ අධීක්ෂණය
